Plastični kabel za zaznavanje optičnih vlaken serije M4

Plastični povezovalni kabel za zaznavanje optičnih vlaken serije M4 je majhna vmesniška optična prenosna komponenta, prilagojena majhnim prostorom za namestitev na področju industrijskega zaznavanja. Njegova osnovna konfiguracija je sestavljena iz konektorja z navojem M4 in plastičnih vlaken (POF). S svojo kompaktno velikostjo in zmožnostjo stabilnega prenosa signala se pogosto uporablja v scenarijih natančnega pregleda obdelovancev.

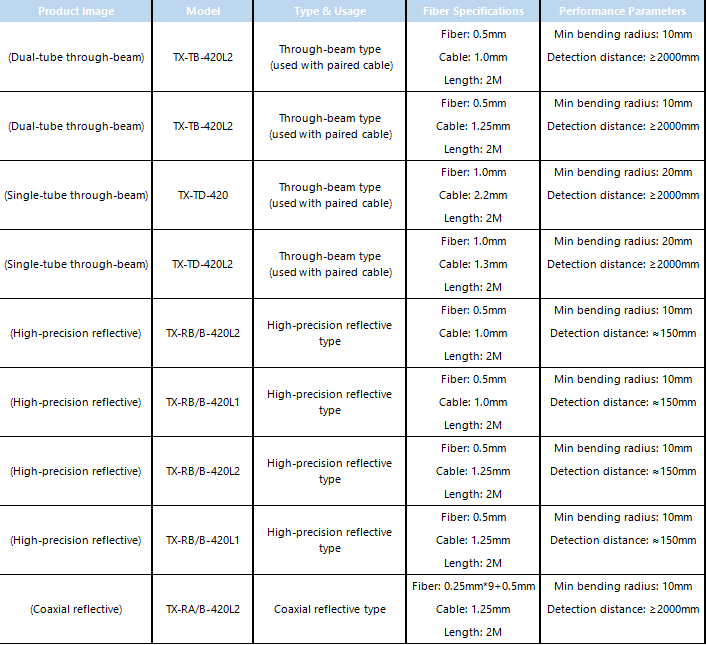

Telo iz optičnih vlaken: Jedro uporablja predvsem plastična optična vlakna PMMA, s splošnimi specifikacijami jedra, vključno s kombinacijami 0,25 mm*9+0.5 mm in 0,5 mm, ki se prilagajajo običajno uporabljenemu pasu rdeče svetlobe 650 nm. Nekateri modeli uporabljajo uvožene japonske kable iz optičnih vlaken, da zagotovijo stabilnost prenosa. Za potrebe natančnega pregleda lahko nekateri modeli zajamejo signale iz obdelovancev, majhnih kot 0,05 mm, slabljenje prenosa na kratkih razdaljah pa izpolnjuje zahteve glede natančnosti signala pri natančnem zaznavanju.

Miniaturni konektor M4: Opremljen z navojnim priključkom M4×0,7 zunanjega premera 4 mm. Glava je večinoma izdelana iz nerjavečega jekla, ki nudi visoko mehansko trdnost. Zaklepanje z navojem povečuje stabilnost povezave in se prilagaja omejenim prostorom za namestitev. Nekateri modeli imajo tudi rezerviran navoj M2,6×0,45 za dodajanje telekonverterske leče za razširitev obsega zaznavanja. Glava vlakna je podvržena 4-postopku poliranja, kar ima za posledico odlično ravnost in gladkost končne površine, kar zmanjša izgubo optičnega signala.

Zaščitna in ojačitvena struktura: Kabelski plašči so običajno na voljo v specifikacijah finega premera, kot sta 1,0 mm in 1,3 mm, pri čemer so nekateri izdelani iz premreženega polietilena; Cevi iz optičnih vlaken so izdelane iz žarjenih kapilarnih cevi, ki jih je mogoče upogniti v nepravilne oblike, da se prilagodijo zapletenim kablom. Nekateri izdelki imajo ojačane oblike na ključnih področjih in so združljivi tudi s prosto rezanimi povezovalnimi metodami, kar omogoča enostavno prilagajanje dolžine na-gradišču glede na razdaljo namestitve.

Opombe

Razdalja zaznavanja se razlikuje glede na različne ojačevalnike in velikost zaznanega predmeta.

Dolžino senzorskega kabla lahko prilagodite glede na zahteve kupca.

Opombe

Razdalja zaznavanja se razlikuje glede na različne ojačevalnike in velikost zaznanega predmeta.

Dolžino senzorskega kabla lahko prilagodite glede na zahteve kupca.

Primerno za zaprte prostore za namestitev: M4 je majhen vmesniški standard za industrijske senzorje, zaradi česar je primernejši za namestitev v prostorsko-opremo, kot so elektronske komponente in natančni instrumenti, v primerjavi s serijo M6 ​​. Ponuja izjemno prilagodljivost v scenarijih gostega kabliranja.

Zelo prilagodljiv za natančno zaznavanje: Vlakneno jedro s finim-premerom v kombinaciji z visoko{1}}natančnimi brušenimi konicami omogoča natančno zajemanje signala iz drobnih obdelovancev, zaradi česar je še posebej primeren za prenos zaznavnih signalov iz majhne strojne opreme in elektronskih komponent.

Enostavna namestitev in vzdrževanje: podpira prosto odrezane dolžine; nekateri kompleti vključujejo cepila za optična vlakna za hitro-prilagoditev velikosti na mestu. Metoda navojne povezave je enostavna za uporabo, kar omogoča hitro priklapljanje in odklapljanje za vzdrževanje tudi v gosto zaprtih okoljih.

Široko se uporablja na področjih, kot so oprema za vizualno zaznavanje, industrijski roboti, predelava in pakiranje hrane, natančna kontrola avtomatizirane opreme in proizvodnja avtomobilov.
